5.8Ms冷卻過程中β相開始轉(zhuǎn)變?yōu)轳R氏體相的最高溫度。5.9Mf馬氏體轉(zhuǎn)變終止溫度5.10有序結(jié)構(gòu) ordered structure溶質(zhì)原子在溶劑晶格上呈有序的或周期性的排列。5.11無序 a ori...

5.32纖維狀α stringy α經(jīng)無方向性的金屬加工，拉長和扭曲的小板條α，但未破碎或再結(jié)晶。也稱為“蠕蟲α”。5.33馬氏體martensite從β相以很快的速度冷卻，以非擴(kuò)散轉(zhuǎn)變形成的...

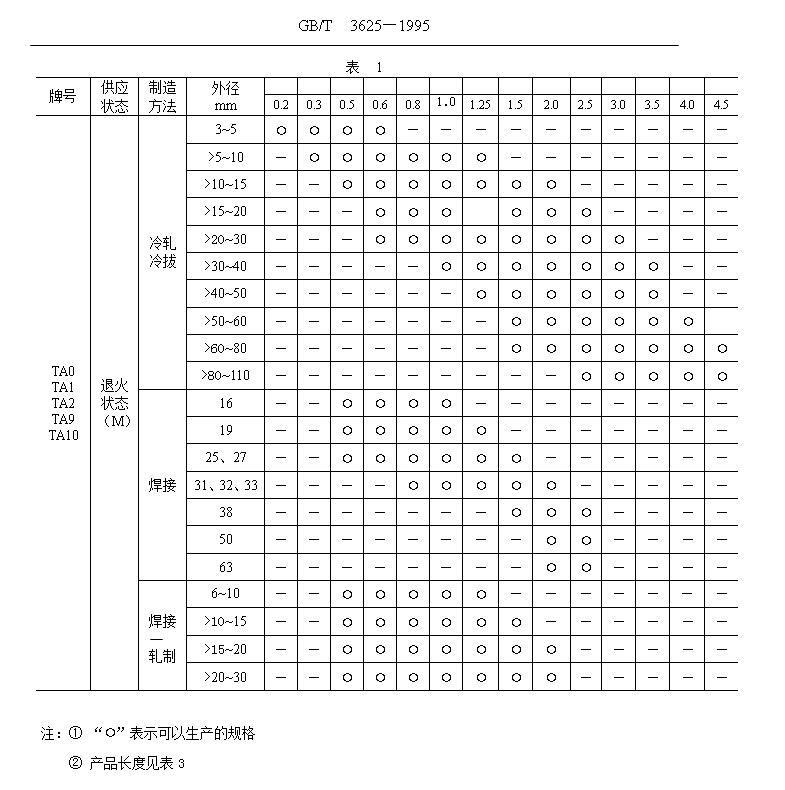

中華人民共合國國家標(biāo)準(zhǔn)GB/T3624—1995鈦及鈦合金管 代替GB 3624—83Titanium and titanium alloy tubes GB4367—841、主題內(nèi)容與適用范圍本標(biāo)準(zhǔn)規(guī)定了鈦及鈦合金管的分類...

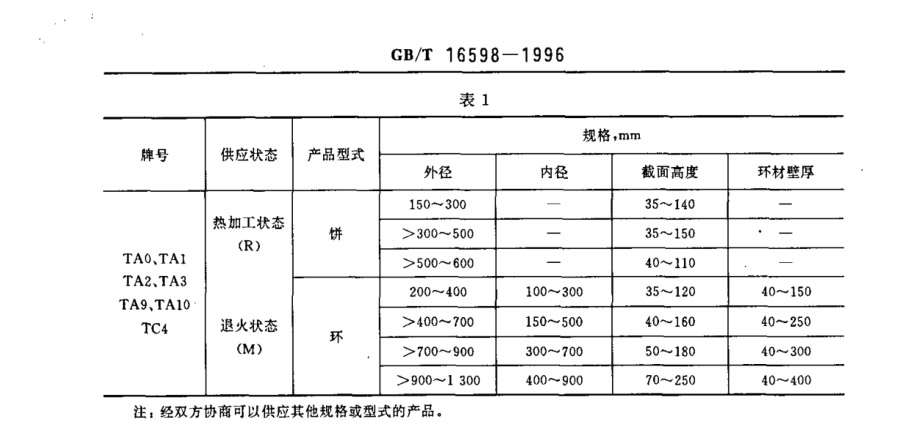

中華人民共和國國家標(biāo)準(zhǔn) 鈦及鈦合金餅和環(huán) Titanium and titanium alloy disc and ring GB/T 16598-1996 代替 GBn 194-83 1、主題內(nèi)容與適用范圍 本標(biāo)準(zhǔn)規(guī)定了...

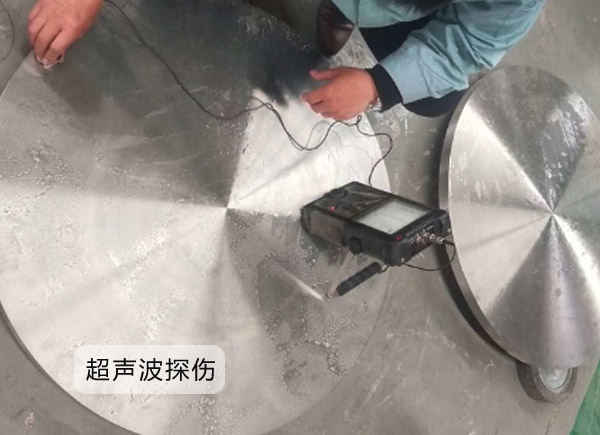

1、國家標(biāo)準(zhǔn)號GB/T26060-2010。生產(chǎn)方式分為；1）VAR.EBCHM+VAR 熔煉次數(shù)不少于兩次。2）EBCHM 熔煉次數(shù)大于一次。2、化學(xué)成分應(yīng)符合GB/T3620.1的規(guī)定。成分偏差符合GB/T3620....

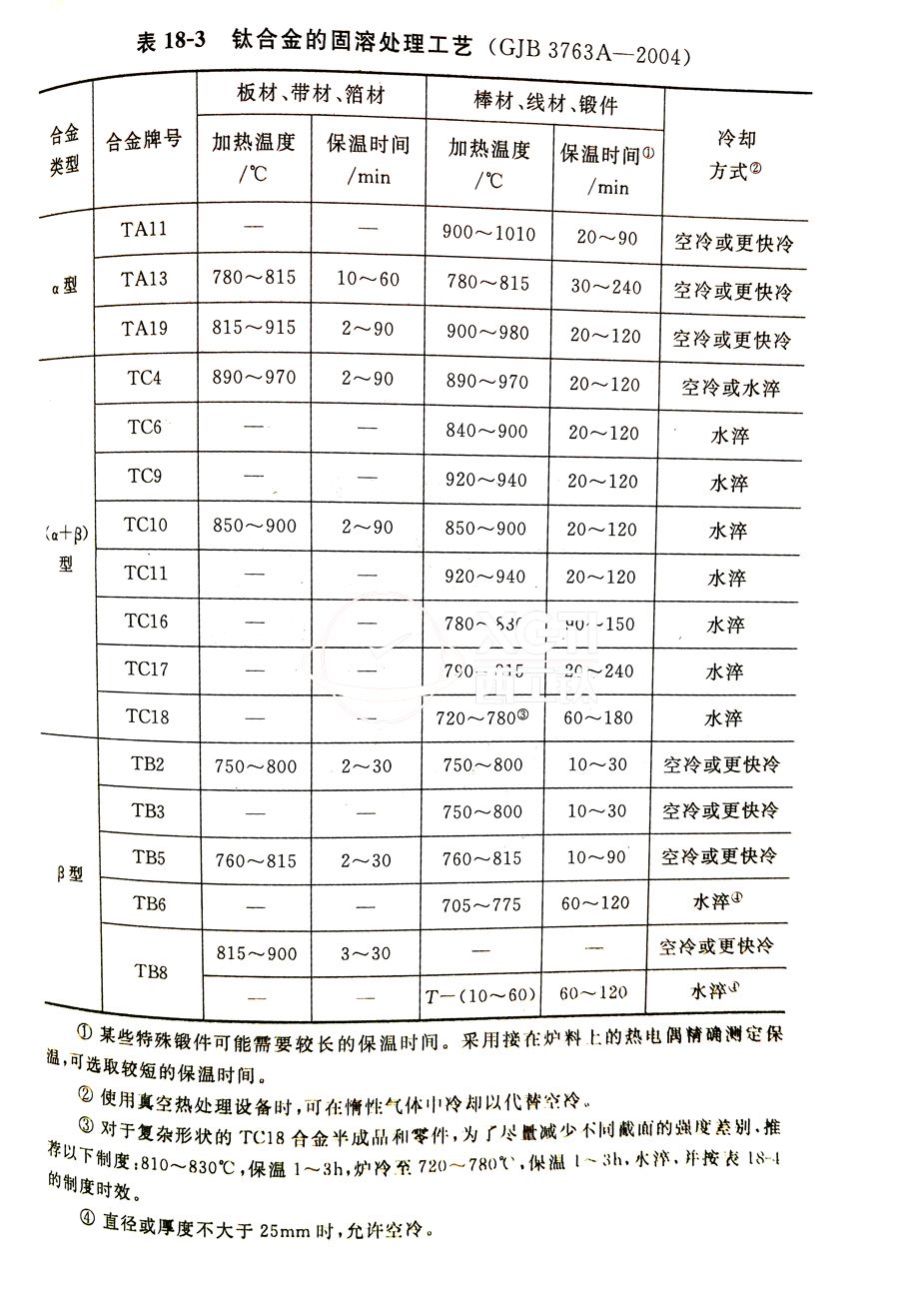

固溶處理和時效是鈦合金的強(qiáng)化熱處理,目的是為了獲得強(qiáng)度高與塑性好的綜合性能固溶處理是把鈦及鈦合金加熱、保溫并快速冷卻到室溫的操作過程,為了達(dá)到快速冷卻,必須采用淬...

由于鈦合金材料有充填砂輪的傾向,因而給鈦合金棒、TC4鈦合金的磨削帶來了困難,磨削時,在金屬與砂輪的界面上產(chǎn)生的較高的溫升,使研磨表面產(chǎn)生較高的殘余應(yīng)力,同時,表面光潔...

寶雞西工鈦合金制品有限公司，醫(yī)用鈦合金板 GB/T13810，TC4，厚度4.25*500*320，晶粒均勻細(xì)小，金相圖片可評級A1級，韋氏硬度（HV）329，表面光亮。...

鈦盤管及換熱器的焊接性能，具有許多顯著特點，這些焊接特點是由于鈦及鈦合金的物理化學(xué)性能決定的。1、氣體及雜質(zhì)污染對焊接性能的影響在常溫下，鈦及鈦合金是比較穩(wěn)定的。但試...

目前世界上生產(chǎn)的鈦合金中，有50%以上是TC4鈦合金，在工業(yè)應(yīng)用方面，TC4鈦合金的使用量高達(dá)80%以上。TC4鈦合金已成為世界上所有鈦合金牌號中品種規(guī)格較齊全、工業(yè)量最大的國際通...
