鈦法蘭的主要分類和標記方法

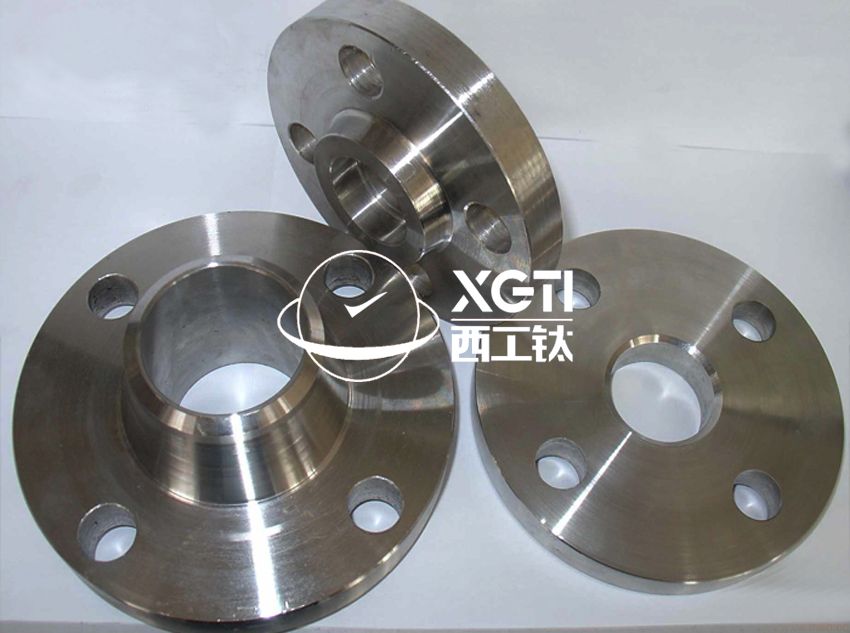

鈦法蘭常用類型：PL板式平焊鈦法蘭;SO帶頸平焊鈦法蘭;WN帶頸對焊鈦法蘭;IF整體鈦法蘭;SW承插焊鈦法蘭;TH螺紋鈦法蘭;PJ/SE對焊環松套鈦法蘭;PJ/RJ平焊環松套鈦法蘭;BL鈦法蘭蓋;BL(S)襯里鈦法蘭蓋。密封面常用型式：RF突面;FM凹面;M凸面;MFM凹凸面;T榫面;G槽面;TG榫槽面;FF全平面;RJ環連接面。

標記示例：

13.0.2標記示例

示例1:公稱尺寸DN1200、公稱壓力PN6、配用公制管的突面板式平焊鈦制管法蘭，材料為TA10 ,其標記為  HG/T20592法蘭PL200(B)-6 RF TA10

示例2:公稱尺寸DN300、公稱壓力PN25、配用英制管的凸面帶頸平焊鈦制管法蘭,材料為TA2,其標記為  HG/T20592法蘭SO 300-25 M TA2

示例3:公稱尺寸DN100、公稱壓力PN100、配用公制管的凹面帶頸對焊鈦制管法蘭,材料為Gr2,鈦管壁厚為5mm,其標記為:HG/T20592法蘭WN100(B)-100 FM S=8mm Gr2

示例4:公稱尺寸DN150、公稱壓力PN160、配用英制管的環連接面帶頸對焊鈦制管法蘭,材料為GR11,鋼管壁厚為4mm,其標記為:HG/T20592法蘭WN150-160 RJ S=10mm GR11
